Задача

Заказчик строил новый Центр управления сетями (ЦУС) Владимирского филиала ПАО «Россети Центр и Приволжье». Филиал отвечает за распределительные сети 0,4–110 кВ Владимирской области — это сотни подстанций и тысячи километров линий. Требовалось оснастить две функционально разные зоны в одном объекте:

— Диспетчерский зал, где круглосуточно дежурят оперативные диспетчеры и в режиме реального времени отслеживают состояние всей сети по мнемосхеме. Любое отключение, аварийная ситуация или плановое переключение должны быть видны мгновенно — и из-за пультов, и с любой точки зала.

— Переговорный зал для оперативных совещаний с филиалами компании, ВКС, презентаций технических решений и работы со схемами.

Ключевые требования заказчика:

Что сделали

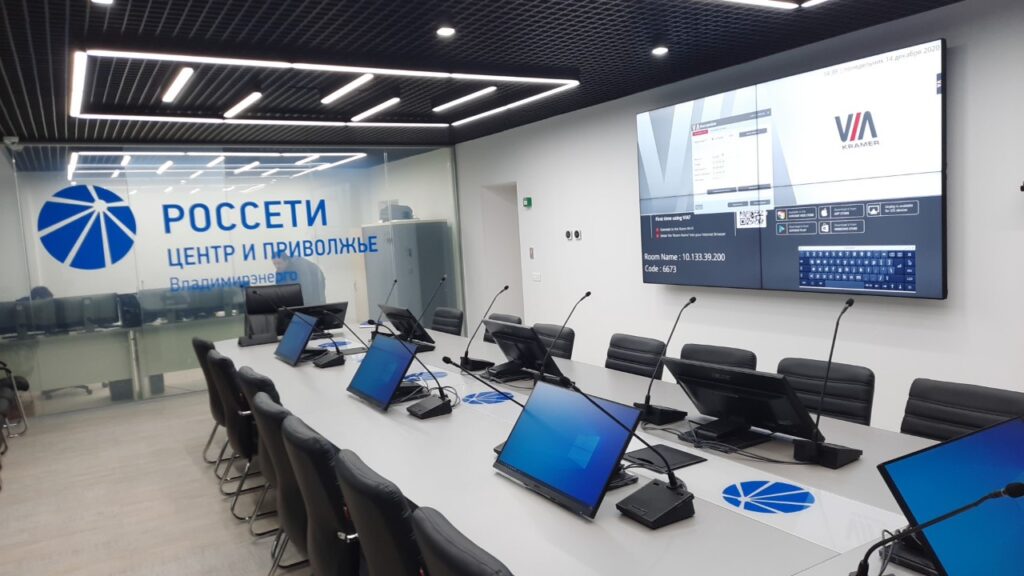

Спроектировали и собрали единый комплекс из двух залов с разной функциональной нагрузкой, но общим контуром управления и единым визуальным стилем. В диспетчерской — крупная LCD-видеостена с тонкими швами и видеопроцессором, позволяющая выводить как сводную мнемосхему, так и любой ОИК-источник на любую часть стены. На каждое рабочее место — многомониторная конфигурация на эргономичных кронштейнах. В переговорной — два больших дисплея с системой беспроводной презентации Kramer VIA, потолочные ВКС-микрофоны и PTZ-камеры для гибридных совещаний. Отдельно проработано брендирование: центральная инсталляция в виде опоры ЛЭП со встроенным экраном, фирменная графика на стенах, навигация.

Состав работ

  1. Обследование и проектирование — обмеры помещений, расчёт яркости и углов обзора видеостены, проектирование оперативной мнемосхемы, разработка схем расположения АРМ, согласование интерьерных решений с архитекторами заказчика.
  2. Разработка рабочей документации — комплект РД по видеостене, конференц-системе, ВКС, системе беспроводной презентации, СКС, кабельным трассам и электроснабжению.
  3. Поставка оборудования — централизованная логистика: LCD-панели для видеостены и видеопроцессор, многомониторные АРМ диспетчеров, дисплеи переговорного зала, конференц-микрофоны, потолочные ВКС-микрофоны, PTZ-камеры, шлюзы беспроводной презентации Kramer VIA, акустические системы.
  4. Монтажные работы — установка видеостены с юстировкой межпанельных швов, монтаж диспетчерских пультов и многомониторных кронштейнов, прокладка слаботочных трасс, инсталляция потолочного оборудования.
  5. Пусконаладочные работы — калибровка видеостены, настройка цветопередачи и сведение в единое изображение, программирование контроллеров, конфигурация беспроводной презентации, привязка источников ОИК к зонам видеостены.
  6. Брендирование интерьера — изготовление и монтаж центральной инсталляции «опора ЛЭП» со встроенным экраном, фирменная графика на стенах, навигация.
  7. Пусконаладка и обучение — обучение оперативного персонала диспетчерской, инженеров эксплуатирующего подразделения и администраторов переговорного зала, гарантийное и постгарантийное обслуживание.

Результат

Подход типизирован: «диспетчерская + переговорная + единая видеостена» применяется как референс-решение для других ЦУС филиалов компании.

ЦУС введён в эксплуатацию в декабре 2020 года, работает в круглосуточном режиме.

Видеостена обеспечивает читаемость мнемосхемы со всех рабочих мест и из любой точки зала, без зрительного «разрыва» на швах.

Каждый диспетчер получил многомониторное рабочее место: параллельный контроль ОИК, релейной защиты, телефонии и видеонаблюдения подстанций — без переключения между окнами.

Переговорный зал используется для оперативных совещаний с другими филиалами «Россетей Центр и Приволжье» — Иваново, Кострома, Калуга, Тула, Тамбов, Орёл, Брянск, Смоленск.

Задача

Заказчик планировал создание 7 переговорных комнат разного назначения — от небольших переговорок на 4–6 человек до больших залов для совещаний топ-менеджмента и пресс-конференций. Каждая комната должна была иметь индивидуальный сценарий использования: где-то приоритет — видеоконференцсвязь с региональными офисами, где-то — презентационные показы с подключением нескольких источников, где-то — гибридные форматы с одновременным присутствием очных и удалённых участников.

Ключевые требования заказчика:

Решение

Мы спроектировали и развернули комплексное мультимедийное решение, объединяющее аудиовизуальное оборудование, системы ВКС и автоматизацию управления.

Архитектура каждой комнаты

Состав работ

  1. Обследование и проектирование — обмеры помещений, расчёт акустики, проектирование схем подключения, согласование с дизайн-проектом интерьеров
  2. Разработка рабочей документации — комплект РД по всем подсистемам, программирование сценариев управления
  3. Поставка оборудования — централизованная логистика 7 комплектов на объект
  4. Монтажные работы — прокладка слаботочных трасс, установка оборудования, инсталляция
  5. Пусконаладочные работы — настройка, программирование, калибровка аудиосистем под акустику помещений
  6. Обучение — тренинги для пользователей и IT-службы заказчика
  7. Техническая поддержка — гарантийное и постгарантийное обслуживание

Особенности проекта

Индивидуальные сценарии для каждой комнаты. Несмотря на единый стандарт оборудования, каждая из 7 переговорных получила свой набор пресетов под её назначение. В малых переговорных — упрощённое управление в три кнопки. В большом конференц-зале — отдельные режимы для пресс-конференций, советов директоров, гибридных форматов.

Доступность для непрофессионального пользователя. Главный приоритет — любой сотрудник должен запустить совещание без помощи IT. Сенсорная панель управления с интуитивным интерфейсом: выбор сценария → выбор источника → старт ВКС.

Интеграция с инфраструктурой заказчика. Система ВКС работает в закрытом контуре, с интеграцией в корпоративный каталог пользователей и систему бронирования переговорных.

Результат
